渣罐是钢铁生产的重要工装工具，具有体积大、重量重、生产工期长等特点。为了保证一次制造成功和控制生产成本，制造前需要进行详细的技术分析并确定制造工艺。二维工程图纸不直观，不方便多部门人员交流，影响工作效率。

  利用三维CAD的数字建模技术和3D打印，可将尺寸在数米、重量几十吨的渣罐打印成便于携带和交流的模型，直观了解渣罐立体形状，极大地方便了技术讨论和交流。

  下面的案例是日本钢厂8m3渣罐（约20t）的3D打印模型，尺寸只有150mm左右。按照多部门讨论确定的工艺生产的渣罐已投入使用。

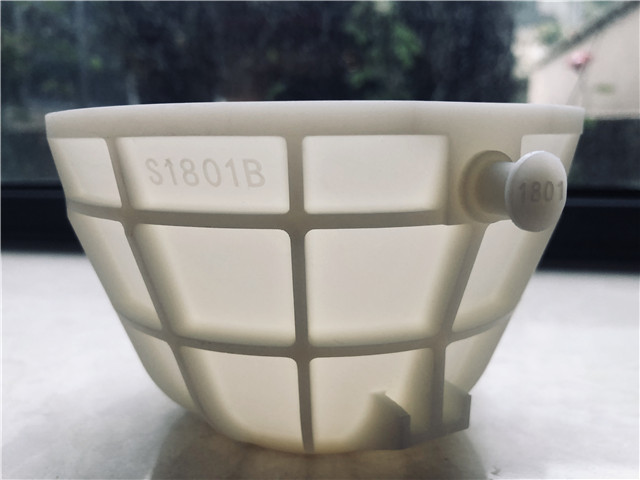

1 三维CAD建模和3D打印模型

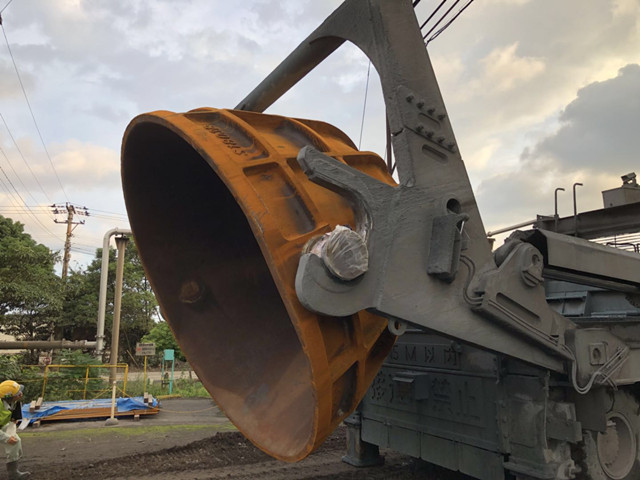

2 已投入使用的渣罐
