渣罐三维数字化设计

  使用基于三维CAD/CAE数字仿真系统的铸钢渣罐数字化设计平台，目前已完成了多项产品的设计，部分产品已制造完成并成功交付客户使用。

  数字化设计平台综合运用三维建模、3D打印和数字仿真技术，完成渣罐制造和使用过程全链条的设计和过程仿真。其中3D打印模型为工艺设计和现场操作人员提供直观真实的物理模型，便于讨论具体方案的制定。数字仿真技术可以模拟渣罐使用过程的温度变化和热应力状态，以此为依据优化渣罐结构，最大限度地减小渣罐在多次反复使用过程中的热应力和塑性变形，提高使用寿命。

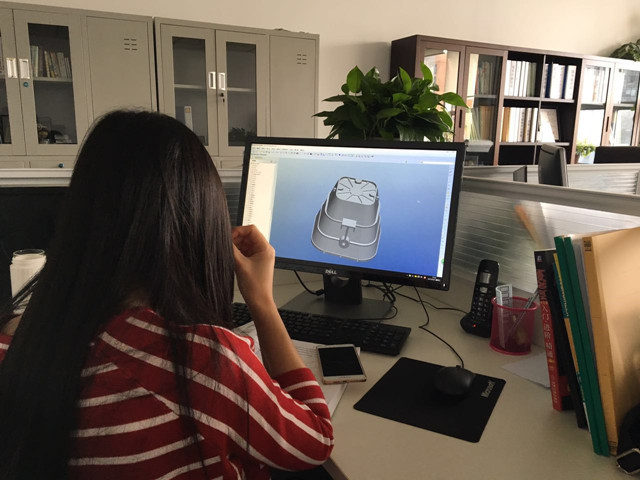

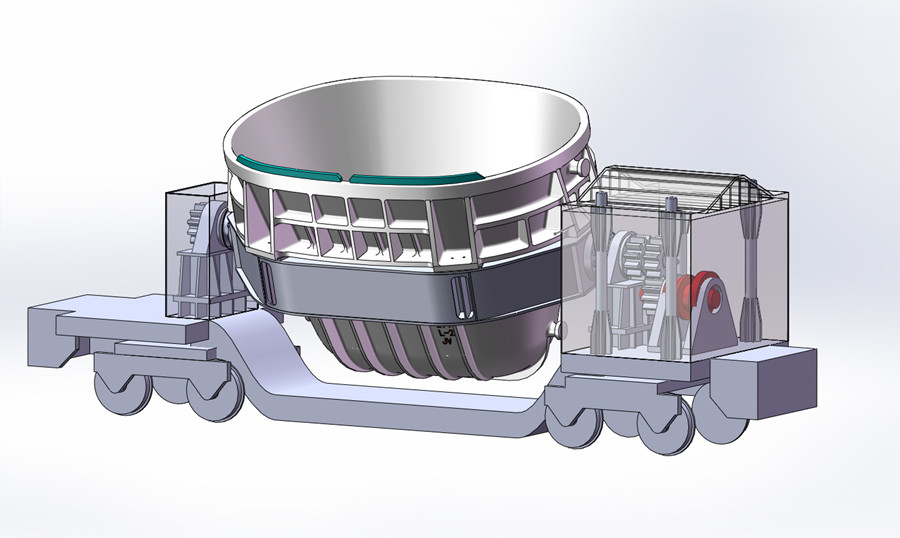

■基于三维数字化平台的三维设计

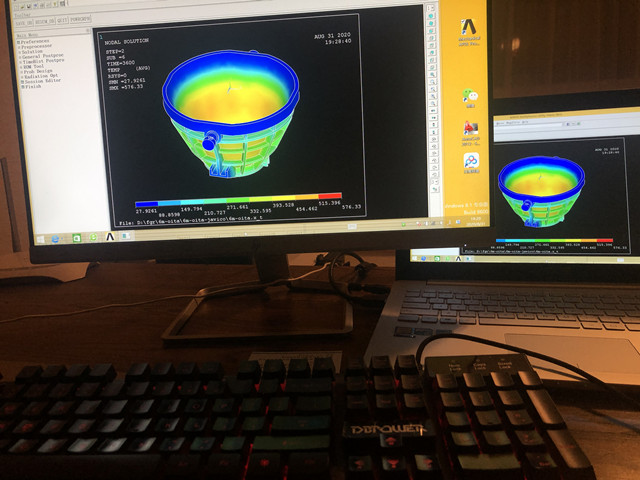

■利用有限元技术进行渣罐使用过程的温度场和热应力仿真

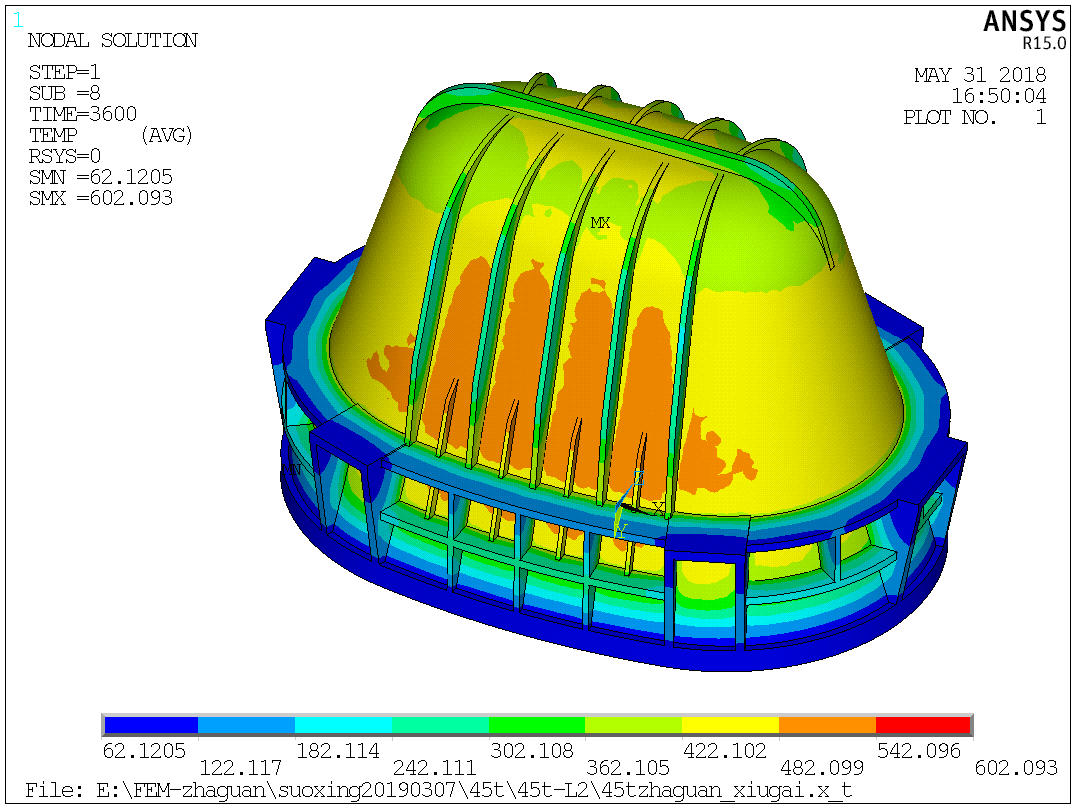

                                                         温度场计算结果云图


                      热应力场计算结果云图

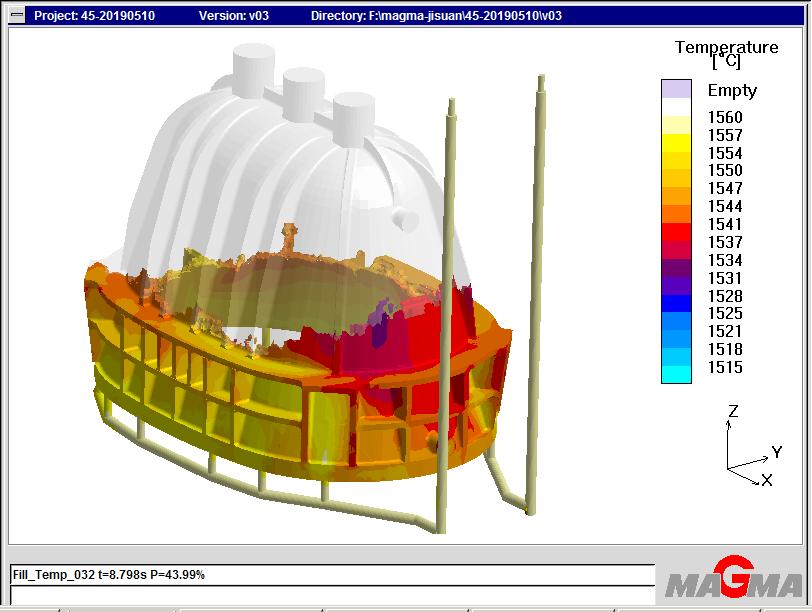

■渣罐铸造过程仿真预测铸造缺陷，优化铸造工艺

拥有的软件系统
AutoCAD、 Pro/ENGINEER、Solidworks和商用数字仿真系统。

应用案例
1、渣罐三维数字化设计平台的开发
2、3D打印应用
